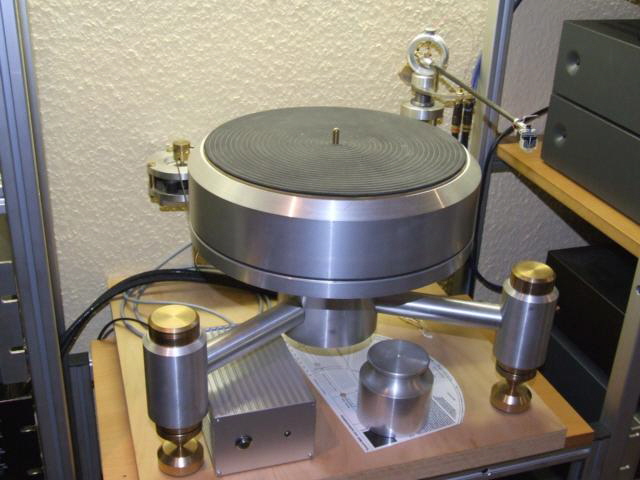

Ich habe mal irgend wann einen schönen Plattenspieler gesehen. Der Transrotor Fat Bob. Leider war mir der zu teuer. Ich dachte mir sowas kannst du auch selber bauen.

Also habe ich mir bei einem Alteisen Händler etwas Massiv Alu besorgt. Dieses habe ich dann verarbeitet und schon hatte ich meinen Plattenteller mit einem Gewicht von ca.25 Kg.

Dann konstruierte ich noch ein Untergestell. Dann fingen meine Probleme an. Wie lagert man ein Gewicht von 25 Kg.

Nach langem basteln und forschen im Internet baute ich dann ein Lager mit einer kleinen Kugel.

Dann war die Frage wie drehe ich jetzt die 25 Kg auf der Kugel.

Nach erneutem forschen und telefonieren fand ich dann den Motor. Ich verwende einen Motor von EBM-Papst. Dieser kleine starke Gleichstrommotor lässt sich sehr gut regeln.

Eine kleine Steuerung übernimmt diese Arbeit. Alles recht unkompliziert.

Wegen vieler Anfragen hier mal die Bezeichnung von dem Motor.

VDC 3-43.10 von Papst und den Steuer ich mit einem kleinen Bausatz mit einem MAX038 ( Universalfunktionsgenerator ) an. Der Bausatz war mal bei ELV erhältlich. Ist aber nicht mehr verfügbar. Vielleicht etwas “ surfen” . Infos sind jede Menge vorhanden.

Der Motor lässt sich sehr fein einstellen. Ich bekomme eine Gleichlaufschwankung von 0,6% hin mit meinem Riemenantrieb.

Ich denke mal das ist ein recht guter Wert.

Hier ein Bild von so einem Motor

Der Tonarm ist auch selbst gebaut. Siehe Tonarm.

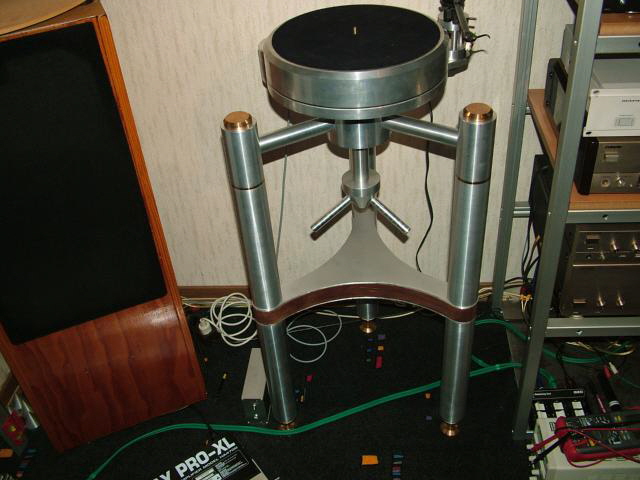

Das ganze geht natürlich auch noch etwas grösser und klobiger.

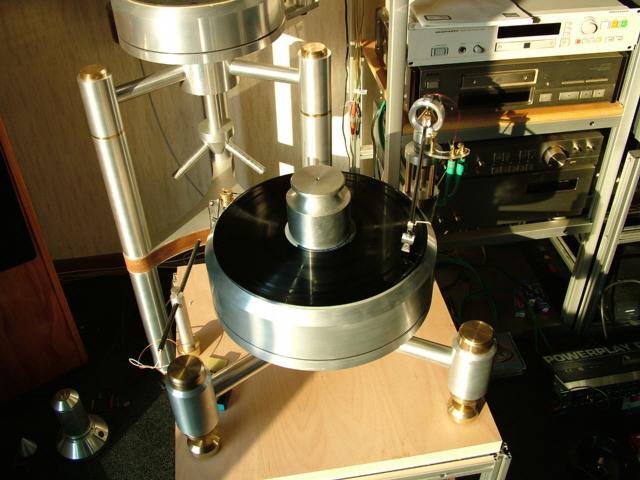

Dieser ist wie der der auf dem Tisch steht, nur dieser steht auf dem Boden.

Gesamthöhe ist 100 cm.

Dieses Masse-Laufwerk wiegt etwa 70 Kg. Der Antrieb ist der gleiche wie beim Tisch Laufwerk.

Sollte Interesse bestehen dieses Laufwerk zu kaufen setzen sie sich mit mir in Verbindung.
